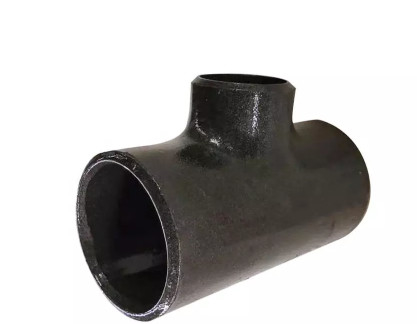

Stalowe 304 316l Bezszwowe łączniki rurowe Krótkie spawane trójniki rurowe ze stali nierdzewnej

Stal nierdzewna 304 316L Krótkie spawane łączniki rurowe TeeSeamless

Wykrywanie rozmiaru

Średnica pomiarowa: zmierz średnicę zewnętrzną głównej rury odgałęzienia trójnika za pomocą suwmiarki (średnicę zewnętrzną mierzy się metodą obwodową) i średnicę wewnętrzną w co najmniej 3 punktach na każdym końcu, aby zapewnić, że główna średnica zewnętrzna, średnica wewnętrzna, średnica zewnętrzna rury odgałęźnej i średnica wewnętrzna spełniają standardowe wymagania.

(2) pomiar długości głównej rury: zmierz długość głównej rury trójnika za pomocą linijki kwadratowej i prostej w co najmniej 2 miejscach.

(3) pomiar wysokości środka: zmierz odległość w pionie między rurą odgałęzioną a wewnętrznym nachyleniem rury głównej za pomocą linijki i kwadratowej linijki i upewnij się, że wysokość środka trójnika jest równa połowie zewnętrznej średnicy rury głównej.

(4) pomiar kąta skosu: użyj uniwersalnej linijki kątowej i linijki do pomiaru skosu i tępej krawędzi głównego końca rury odgałęźnej trójnika, który powinien spełniać wymagania projektowe rysunku.

(5) pomiar skosu: umieść trójnik w płycie do gięcia tak, aby główna rura odgałęziona spoczywała odpowiednio na płycie do gięcia.Zmierz prześwit między płytą gnącą a czołem trójnika za pomocą linijki lub korka, a wartość powinna spełniać standardowe wymagania
