| rozmiar: | 1/2''-24'' | Nazwa: | TEE JIS ASME DIN Bezszwowe łączniki rurowe ze stali nierdzewnej |
|---|---|---|---|
| Połączenie: | Spawalniczy | Kształt: | Równy |
| Technika: | Kute, kute, formowanie na gorąco | Standard: | JAK JA |
| High Light: | din bezszwowe złączki rurowe,24-calowe złączki rurowe bez szwu,trójnik ze stali węglowej jis |
||

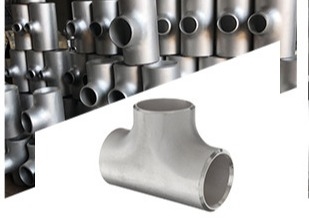

TEE JIS ASME DIN Bezszwowe łączniki rurowe ze stali węglowej
Według procesu
1. Wybrzuszenie hydrauliczne
Hydrauliczne wybrzuszenie trójnika jest procesem formowania kompensującym wybrzuszenie rury odgałęzionej w kierunku osiowym materiału metalowego. Proces polega na użyciu specjalnej prasy hydraulicznej, z trzema ogniwami w obrębie średnicy kęsa rury równej cieczy wtryskowej, przez dwa poziome strona siłownika hydraulicznego synchronizacja ruchu kęsa rury, kęs po ściśnięciu mniejsza objętość, mniejsza objętość cieczy z kęsem rury wewnątrz kęsa rury i ciśnienie, gdy trójnik ciśnieniowy wybrzusza się do materiału metalowego w cieczy w cylinder i ciśnienie w rurze pod podwójną rolą przepływu wzdłuż wnęki formy i rury odgałęzionej.
Hydrauliczny proces wybrzuszania trójnika może być formowany za jednym razem z wysoką wydajnością produkcji. Grubość ścianki łba i ramienia trójnika jest zwiększona.
2. Gorące prasowanie
Prasowanie na gorąco polega na spłaszczeniu kęsa rury większej niż średnica trójnika do średnicy trójnika.Trójnik do ciągnienia na zimno otwiera otwór w części rury rozgałęźnej. Kęs rury jest podgrzewany, wkładany do matrycy formującej, a wykrojnik rury rozgałęźnej jest ładowany do kęsa rury; kęs rury jest ściskany promieniowo.W procesie ściskania promieniowego metal przepływa w kierunku rury rozgałęzionej i tworzy rurę rozgałęzioną pod rozciąganiem matrycy. Cały proces jest tworzony przez ściskanie promieniowe kęsa rury i rozciąganie rury rozgałęzionej. hydrauliczny trójnik wypukły, metal trójnika do prasowania na gorąco jest kompensowany przez ruch promieniowy kęsa rury, dlatego jest to również nazywane procesem kompensacji promieniowej.
3. Szycie i formowanie
Stosuj spawanie (lub klejenie) krótkich rur, aby formować, oszczędzać materiał, zmniejszać koszty. Konieczne jest jednak zapewnienie niezawodności procesu spawania (lub klejenia) i w razie potrzeby przeprowadzenie odpowiedniej kontroli połączenia, takiej jak próba ciśnieniowa, wykrywanie wad , proszek magnetyczny itp.
4. Formowanie kucia
Ze względu na ograniczenia sprzętu i warunków przetwarzania, kucie tee jest na ogół małego kalibru. Koszty przetwarzania są stosunkowo wysokie.
| Rodzaj | Łącznik rurowy spawany doczołowo ze stali węglowej ANSIB16.9 A234 WPB |
| Rozmiar | Bezszwowa koszulka: 1/2 "~ 24" DN15 ~ DN600 Trójnik spawany: 1/2 "~ 100" DN15 ~ DN2500 |
| grubość ściany |
sch5s,sch10,sch20,sch30, sch40s,std, sch40,sch60,sch80s,XS,sch80, sch100, sch120, sch140, sch160, XXS. |
| Normy | ASME B16.9-2007 ASME B16.25-2007 EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008 DIN2605-1-1992 DIN2605-2-1995 JIS B2311-2009 JIS B2312-2009 JIS B2313-2009 GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996 SY/T0609-2006 SY/T0518-2002 SY/T0510-1998 DL/T695-1999 GD2000 GD87-1101 HG/T21635-1987 HG/T21631-1990 |
| Materiał |
Stal węglowa: ASTM / ASME A234 WPB, WPC Stal nierdzewna super duplex: UNS S31803-UNS S32750 |
| Obróbka powierzchniowa | Przezroczysty olej, czarny olej odporny na rdzę lub ocynkowany na gorąco |
| Uszczelka | drewniana skrzynka, paleta lub jako wymaganie klientów |
| Aplikacje | Ropa naftowa, chemia, energetyka, gaz, hutnictwo, przemysł stoczniowy, budownictwo itp. |
| Minimalne zamówienie | 1 kawałek |
| Czas dostawy | 15 po otrzymaniu zaliczki |
| Orzecznictwo | ISO |
