Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złączki do spawania doczołowego ze stali nierdzewnej Złączki rurowe trójdrożne | Rodzaj: | równy tee i nierówny tee |
|---|---|---|---|
| Połączenie:: | spoina czołowa | Rozmiar:: | 1/2-24 CALI |
| Aplikacja:: | Podłącz rury | Opakowanie:: | Paleta/drewniane pudełko |
| Kod głowy:: | Okrągły | Technika: | formowanie złączek rurowych |
| High Light: | 24-calowe bezszwowe łączniki rurowe,trójnik trójdrożny 24-calowy,trójnik trójdrożny 100D |
||

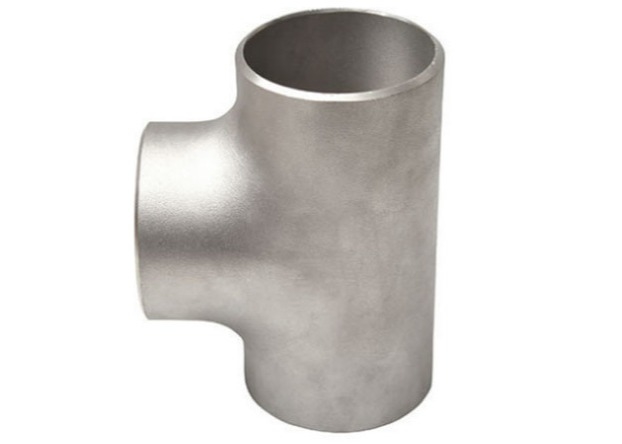

Spawanie doczołowe ze stali nierdzewnej 1/2-24 CAL Złączki Złączki rurowe Trójnik trójdrożny
| Łączniki rur ze stali węglowej |
| Produkt | Kolanko 45/90/180 stopni / trójnik / zaślepka / reduktor / kolano |
| Typ | bez szwu/erw/półbez szwu 1D-100D |
| Grubość | sch10,sch20,sch30,std,sch40,sch60,xs,sch80, sch100,sch120,sch140,sch160,xxs |
| Standard | ASME B16.9 ASTM JIS DIN |
| Rozmiar | 1/2”-120” |
| Obróbka powierzchniowa | fazowanie, śrutowanie, znakowanie, malowanie zgodnie z wymaganiami klienta |
| Opakowania | torba z tkaniny i drewniane pudełko i paleta |
| Dostawa | 10-15 dni |
Wykrywanie rozmiaru
Średnica pomiarowa: zmierzyć zewnętrzną średnicę głównej rury odgałęzionej trójnika za pomocą suwmiarki (średnica zewnętrzna jest mierzona metodą obwodową) i średnicę wewnętrzną w co najmniej 3 punktach na każdym końcu, aby upewnić się, że główna średnica zewnętrzna, średnica wewnętrzna, średnica zewnętrzna rury odgałęzionej i średnica wewnętrzna spełniają wymagania normy.
(2) pomiar długości głównej rury: zmierz długość głównej rury trójnika za pomocą kwadratowej linijki i prostej linijki, co najmniej w 2 miejscach.
(3) pomiar wysokości środka: zmierz odległość w pionie między rurą odgałęźną a wewnętrznym nachyleniem głównej rury za pomocą linijki i kwadratowej linijki i upewnij się, że wysokość środka trójnika jest równa połowie zewnętrznej średnicy głównej rury.
(4) pomiar kąta skosu: użyj uniwersalnej linijki kątowej i linijki, aby zmierzyć skos i tępą krawędź głównego końca rury odgałęzionej trójnika, który powinien spełniać wymagania projektowe rysunku.
(5) pomiar skosu: umieść trójnik w płycie do gięcia tak, aby główna rura odgałęźna spoczywała odpowiednio na płycie do gięcia.Zmierz prześwit między płytą do gięcia a powierzchnią czołową trójnika za pomocą linijki lub zatyczki, a wartość powinna spełniać wymagania normy.
Test wyglądu
Trzy ogniwa nie mogą mieć pęknięć, przepaleń, przegrzania i innych zjawisk, powierzchnia nie powinna być twardym punktem.
Wewnętrzna i zewnętrzna powierzchnia tee powinna być gładka, bez niszczącej siły i wad wyglądu, takich jak blizna, zadrapanie, ciężka skóra itp., Po wykryciu wad należy wypolerować, grubość wypolerowanego miejsca jest nie mniejsza niż standardowe wymagania dotyczące grubości ścianki, polerowane miejsce powinno być gładkie i użyć środka barwiącego lub defektoskopu magnetycznego w celu potwierdzenia usunięcia wad.
(3) korzeń trójdrożnej rury rozgałęźnej nie może mieć oczywistych fałd.
(4) wszelkie wady korpusu trójnika nie mogą być naprawiane przez spawanie.
