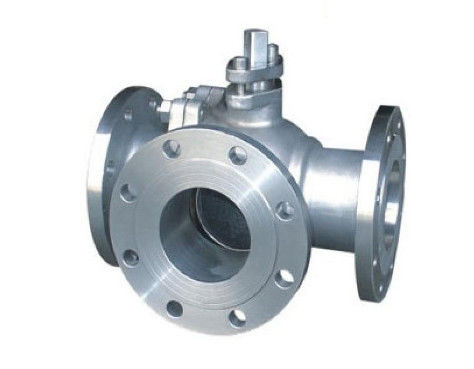

Q45F WCB 304 316 316L Trójdrogowy zawór kulowy PN1,6 2,5 4,0 6,4

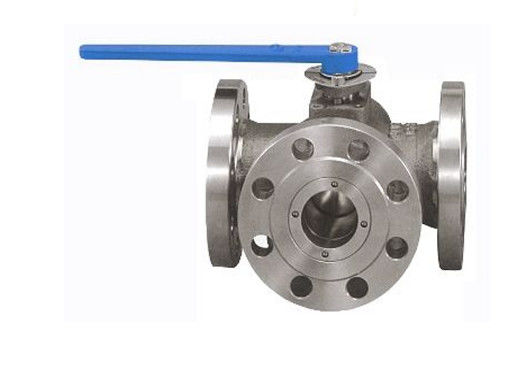

Q45F WCB 304 316 316L PN1,6 2,5 4,0 6,4 Trójdrogowy zawór kulowy kołnierzowy

Struktura zaworu kulowego

Właściwość uszczelnienia jest dobra, ale całe obciążenie kulki łożyskującej czynnik roboczy jest przekazywane do pierścienia uszczelniającego wylot.Dlatego konieczne jest rozważenie, czy materiał pierścieni uszczelniających jest w stanie wytrzymać obciążenie robocze medium kulki.Kula poddawana działaniu wysokiego ciśnienia może zostać przesunięta. Ta konstrukcja jest zwykle stosowana w zaworach kulowych niskiego i średniego ciśnienia. Zawór kulowy stały Zawór kulowy Kula zaworu kulowego jest nieruchoma i nie porusza się pod ciśnieniem. ma pływające gniazdo, przy średnim ciśnieniu, ruch gniazda, dzięki czemu pierścień uszczelniający jest mocno dociśnięty do kuli, aby zapewnić uszczelnienie. Zwykle z kulką na górnym i dolnym łożysku wału, moment roboczy jest mały, odpowiedni do wysokiego ciśnienia i zawory dużego kalibru.

Opis produktu

Cangzhou Junxi International Trade Co., Ltd.
Nasza firma produkuje i eksportuje wszelkiego rodzaju łączniki rurowe ze stali węglowej, bezszwowe łączniki rurowe, nasze miasto Cang Zhou jest rodzinnym miastem łączników rurowych ze stali węglowej.Wyeksportowaliśmy do wielu krajów, takich jak Rosja, Egipt, Malezja, Indie, Turcja, Indonezja, Jordania itp.
O maszynie do montażu rur mamy inny typ dla każdej maszyny. Posiadamy maszynę do formowania na gorąco, maszynę do formowania na zimno, maszynę do formowania na zimno, maszynę do ukosowania, śrutownicę itp. Gwarancja na maszynę wynosi jeden rok.Jeśli maszyna naszego klienta ma problem, nasz serwis posprzedażny przyjdzie i pomoże klientom rozwiązać problem tak szybko, jak to możliwe.
O maszynie do montażu rur mamy inny typ dla każdej maszyny. Posiadamy maszynę do formowania na gorąco, maszynę do formowania na zimno, maszynę do formowania na zimno, maszynę do ukosowania, śrutownicę itp. Gwarancja na maszynę wynosi jeden rok.Jeśli maszyna naszego klienta ma problem, nasz serwis posprzedażny przyjdzie i pomoże klientom rozwiązać problem tak szybko, jak to możliwe.


Częste usterki i metody rozwiązywania problemów zaworów kulowych

1. Piłka jest przemyta

Metoda wykluczenia: montaż powinien być poprawny, praca powinna być stabilna, nie wolno jej używać jako przepustnicy; kulę należy naprawić na czas po przewróceniu, a gniazdo uszczelniające należy wymienić.

2, gdy jest używany jako funkcja dławienia, powierzchnia uszczelniająca jest uszkodzona;

Metoda eliminacji: zawór kulowy nie może być używany jako przepustnica.

3. Powierzchnia uszczelniająca jest zmiażdżona

Sposób wykluczenia: dokręcić śrubę w gnieździe zaworu równomiernie, siła powinna być niewielka, raczej dokręcać kilka razy, nie za mocno i za mocno jednorazowo, uszkodzoną powierzchnię uszczelniającą można zeskrobać i naprawić.

4. Nie ma wstępnego docisku na powierzchni uszczelniającej

Metoda wykluczenia: powierzchnia uszczelniająca gniazda zaworu powinna być regularnie sprawdzana pod kątem wstępnego dokręcania, a powierzchnia uszczelniająca powinna być lekko ściśnięta, gdy okaże się, że powierzchnia uszczelniająca przecieka lub styka się luźno; Wstępnie obciążona wymiana efektu utraty sprężyny.

5, klucz, trzpień zaworu i szczelina połączenia kuli trzy są duże, klucz osiągnął pozycję zamkniętą, kąt obrotu kuli jest mniejszy niż 90 stopni, a trwałość wycieku

Metoda wykluczenia: klucz, trzpień zaworu i kula mechanizmu skończonego trzech połączeń są luźne, a luz jest zbyt duży, należy naprawić, mocując do mocnego; wyreguluj blok ograniczający, wyeliminuj kąt wyprzedzenia klucza i wykonaj kulkę otwierać i zamykać poprawnie.

6. Powierzchnia styku gniazda zaworu z korpusem nie jest gładka i zużyta, a pierścień O-ring jest uszkodzony tak, że gniazdo zaworu przecieka.

Metoda eliminacji: popraw gładkie wykończenie powierzchni styku między gniazdem zaworu a korpusem, skróć czas demontażu gniazda zaworu i regularnie wymieniaj O-ring.
